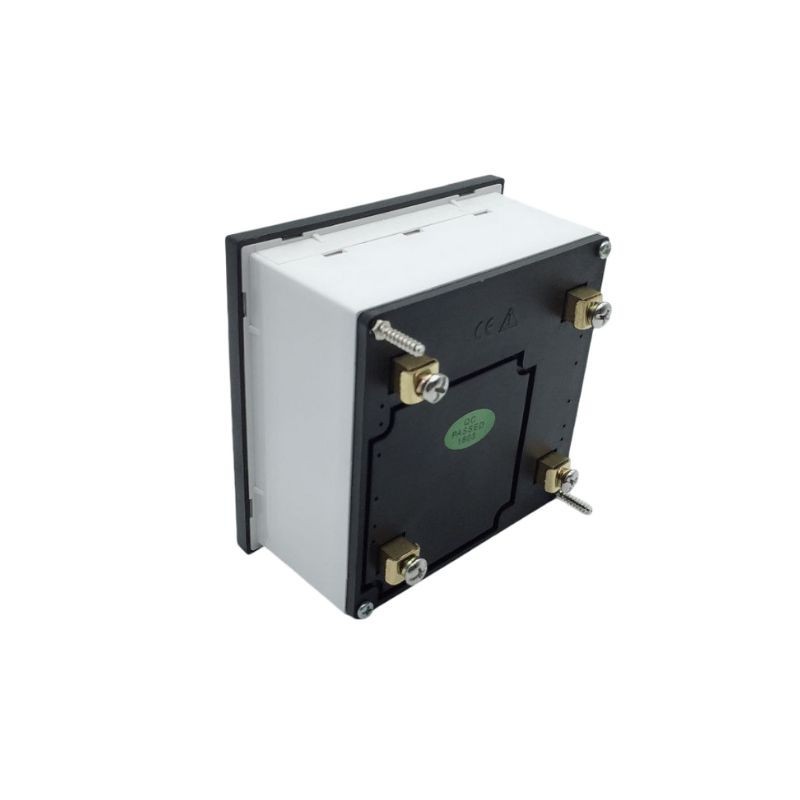

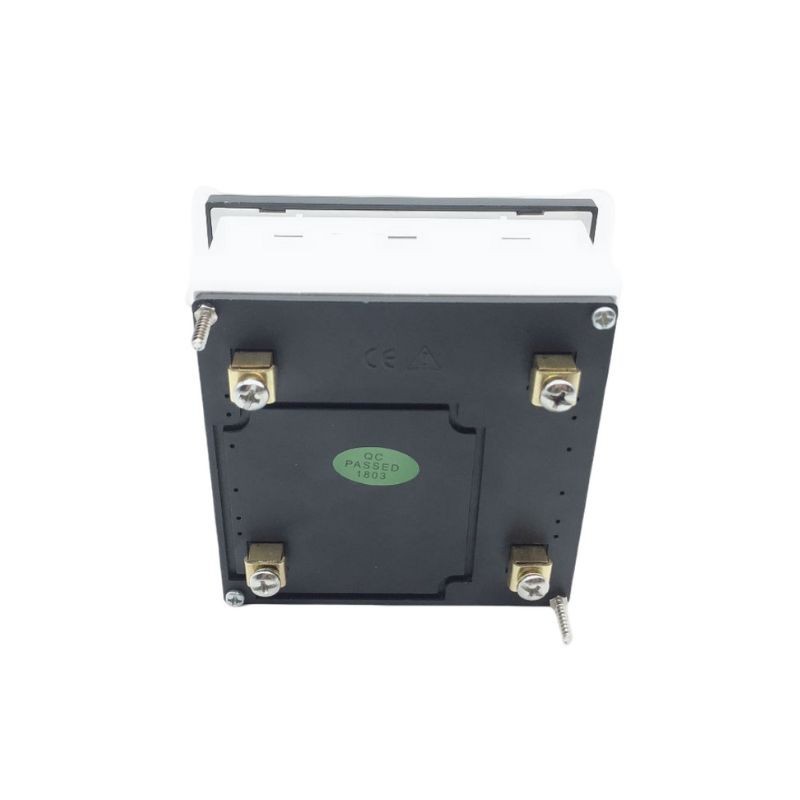

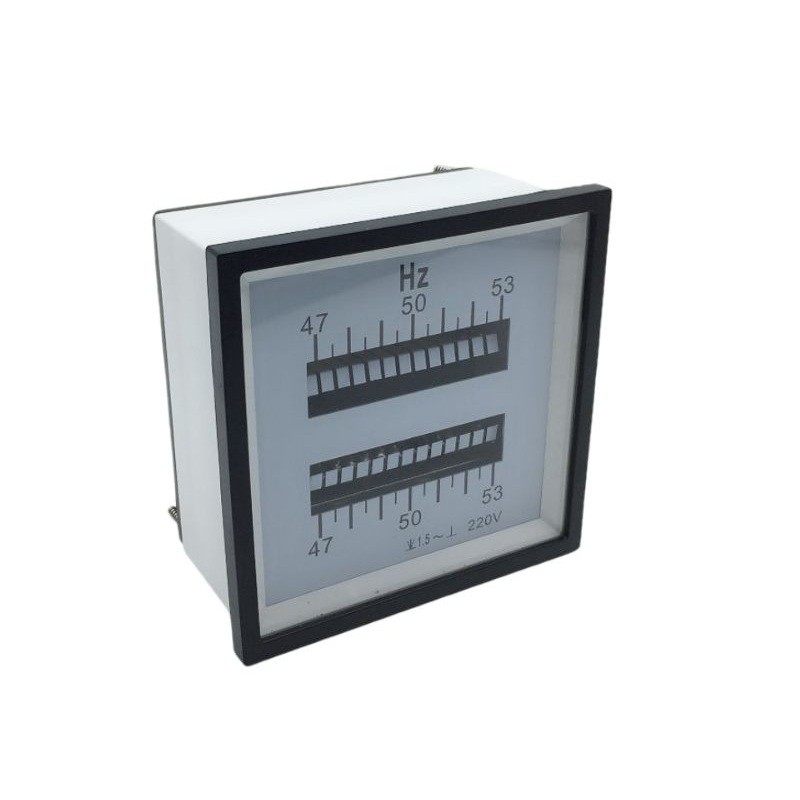

Dvigubas dažnio matuoklis

Dvigubo dažnio matuoklis yra vibracijai{0}}atsparus, pasyvus instrumentas, aiškiai rodantis trijų-fazių kintamosios srovės dažnį, naudodamas dvi skirtingai sujungtas suderintų nendrių eiles.

Siųsti užklausą

Aprašymas

Dvigubos eilės nendrinio dažnio matuoklio apžvalga

Dvigubo dažnio matuoklis yra patobulinta klasikinio vibruojančio nendrinio instrumento versija. Jame yra dvi lygiagrečios sureguliuotų metalinių nendrių eilės ir jis skirtas matuoti trifazių kintamosios srovės (AC) dažnį tiksliau ir aiškesniu nei jo vienos eilės atitikmuo. Kaip ir vienos-eilės tipas, tai pasyvus elektromechaninis analoginis įrenginys.

Darbo principas ir pagrindinės naujovės

Dviejų{0}}eilių konfigūracija: skaitiklyje yra du identiški nendrių rinkiniai, kiekviena eilutė prijungta prie skirtingos trifazio{1}}fazės (paprastai dvi fazės, pvz., L1 ir L2).
Vibracijos ir fazių panaikinimas: prijungus prie subalansuotos trijų{0}fazių sistemos, elektromagnetinės jėgos, varančios dvi eilutes, yra 120 laipsnių nefazinės. Dėl to išorinės vibracijos (pvz., iš skydelio ar aplinkos) vienodai veikia abi eilutes.
Diferencinis rodmuo: abiejose eilutėse didžiausia amplitude vibruojanti nendrė yra ta, kurios natūralusis dažnis atitinka tiekimo dažnį. Nepageidaujami mechaniniai virpesiai atsiranda vienodai abiejose eilutėse, todėl operatorius vizualiai „pašalina“ arba ignoruoja, todėl tikrasis dažnio signalas aiškiai išsiskiria.

Pagrindinės charakteristikos ir pranašumai, palyginti su viena eilute

Puikus atsparumas vibracijai: pagrindinis privalumas. Dviejų{1}}eilių konstrukcija veikia kaip mechaninis diferencialinis stiprintuvas, žymiai sumažindamas klaidas, kurias sukelia išorinė plokštė arba aplinkos vibracijos.
Patobulintas tikslumas ir skaitomumas: vibruojančioje aplinkoje jis suteikia daug aiškesnį ir patikimesnį rodmenį, nes „teisinga“ nendrė yra neabejotinai aktyvesnė nei jos kaimynės abiejose eilutėse.
Specifinis trijų-fazių: sukurtas specialiai pramoniniam trijų-fazių galios stebėjimui (pvz., 50 Hz / 60 Hz tinklas, 400 Hz aviacija).
Pasyvus ir tvirtas: išlaikomas visas tvirtumas ir nereikalaujantis{0}}galios{1}}vienos eilės dizaino privalumų.
Vizualinis aiškumas: suporuotas vibracijos modelis leidžia nedelsiant, intuityviai patvirtinti išmatuotą dažnį.

Pirminės programos

Pramoniniai maitinimo skydai ir pastotės: generatoriaus išėjimo arba tinklo dažnio stebėjimas aplinkoje, kurioje yra būdinga vibracija (pvz., šalia didelių variklių, turbinų arba laivuose).
Didelės{0}}vibracijos aplinka: bet koks nustatymas, kai vienos eilės matuokliai būtų neįskaitomi dėl mechaninio drebėjimo.
Kritinės galios stebėjimas: kai reikalinga aiški, nedviprasmiška vaizdinė dažnio indikacija trijų{0}}fazių sistemoms.

Palyginimas: vienos eilutės ir dvigubos eilutės

Funkcija	Vienos eilės nendrinis matuoklis	Dvigubos eilės nendrinis matuoklis
Pirminis naudojimas	Vienfazė{0}} arba bendra kintamoji srovė	Trijų-fazių kintamosios srovės sistemos
Rakto stiprumas	Paprastumas, maža kaina	Atsparumas išorinei vibracijai
Skaitomumas vibracinėje aplinkoje	Prastai - Visos nendrės gali vibruoti	Puikus - Tikrasis dažnis yra aiškiai atskirtas
Ryšys	Vienfazis-(2 laidai)	Dvi fazės trijų{0}}fazių maitinimo (3 laidai)
Sudėtingumas ir kaina	Žemesnis	Aukštesnis

Santrauka: Dvigubo dažnio matuoklis yra pramoninio lygio{0}}sprendimas patikimam regos dažnio stebėjimui sudėtingose aplinkose. Naudodamas diferencialinę konstrukciją, jis pašalina pagrindinį vienos-eilės matuoklio silpnumą, todėl jis yra tinkamiausias pasirinkimas tiksliam ir stabiliam dažnio rodymui ant vibruojančių plokščių trifaziose elektros sistemose.
